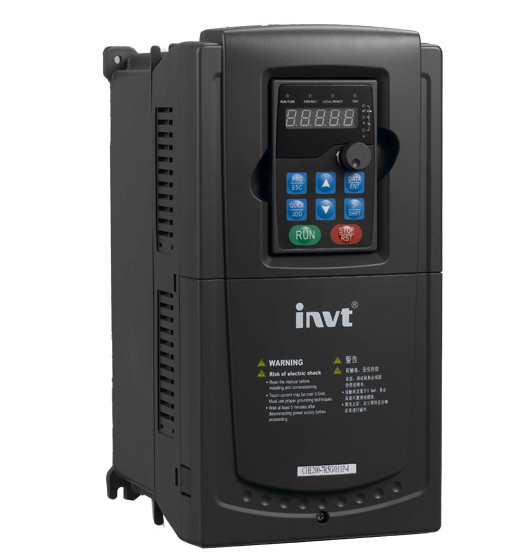

故障表現、分析維修——一臺P9型22kw英威騰變頻器，上電后面板顯示H:00故障代碼，所有面板操作均被拒絕（控制參數不能設置）。一開始以為MCU電路損壞，導致程序不能運行。檢測MCU主板相關電路，沒有發現異常。

　　后考慮到可能為某路故障檢測電路報出故障型號的原因，使控制系統進入故障鎖定狀態。檢查驅動電路無異常，將驅動電路的SC報警功能解除掉后，故障依舊。后查出V相電流傳感器在靜態時輸出-12V(正常時應為0V)，將信號輸出銅箔條切斷后，能進行運行操作。更換同型號電流互感器后，故障排除。

　　檢修小結——從上例故障可以看出：變頻器在上電后，程序自檢結束后，檢測到相關故障狀態——電流互感器損壞后誤報過流型號。但并不一定直接報出OC(模塊損壞)或OL(過載)故障。變頻器有時候所報故障代碼，甚***說明書中故障代碼表中所沒有的，遇有此類情況，先要冷靜下來，排除故障檢測電路的報警狀態后，再去檢修MCU主板電路。
