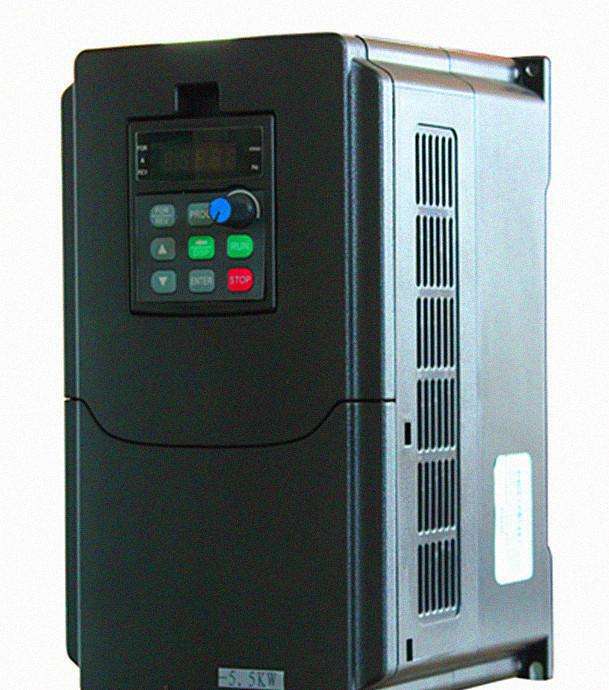

一、直白的講，變頻器就是“交流輸入變成直流，直流再變成交流輸出”，這樣變頻器的電氣一次外回路就一目了然了。

　　二、接著就是控制回路。不要被控制回路那一捆線嚇壞了，連接變頻器的控制線就四種：

　　啟動/停止、速度給定、速度/電流反饋、運行/故障反饋，

　　對應的變頻器端子就是：

　　DI（數字量輸入）、AI（模擬量輸入）、AO（模擬量輸出）、RO（繼電器輸出）。

　　二、接著就是控制回路。不要被控制回路那一捆線嚇壞了，連接變頻器的控制線就四種：

　　啟動/停止、速度給定、速度/電流反饋、運行/故障反饋，

　　對應的變頻器端子就是：

　　DI（數字量輸入）、AI（模擬量輸入）、AO（模擬量輸出）、RO（繼電器輸出）。

　　四、變頻器的參數設置

　　主要有兩大塊：1，電機銘牌等啟動數據。2，模擬量輸入輸出的范圍設定（與遠方配合）。

　　其他保護功能默認即可。（參數表淚眼相望）

　　如有其他功能需求，可另行設置，按照各自變頻器的說明書進行。

　　最后對變頻器來個總結：看清進出線，看清控制線，調整好撥碼，設置好參數。
